以下為中山科瓦特機電有限公司做過的案例之一，珠海物流冷庫設計方案，供大家參考。

　　工程概述

　　本珠海物流冷庫建造項目主要應用于食品的冷藏存儲，以最大限度保持貨品原有質量和品質，減少損耗、防止污染，初步建成食品冷鏈物流服務體系，供保障市場供應和作長期貯存之用。工程將根據用戶的使用要求和技術要求，進行方案規劃、設計施工和運行管理。

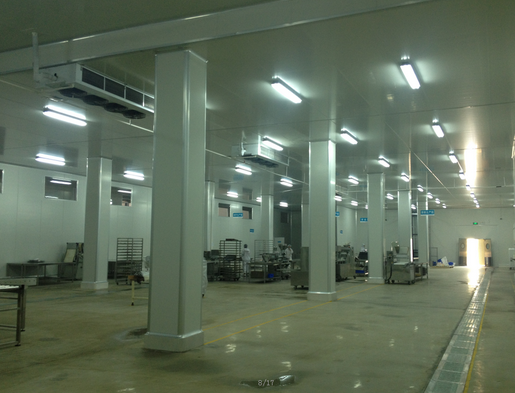

　　珠海物流冷庫概況：新建冷庫總占地面積4600㎡，冷庫高度8.0m，由低溫冷藏庫、冷庫月臺和制冷機房等組成。主要用于冷藏存儲食品類貨品。冷庫工程主要由圍護結構、制冷機組、庫內蒸發器、制冷管路、溫度控制系統、照明系統與融霜排水系統等部分組成，可實現對冷庫溫度環境進行自動監測、調控和故障輸出，切實保障存儲貨品的品質、質量安全。

　　技術說明

　　一、珠海物流冷庫設計的技術參數：

　　冷庫溫度要求：-18℃

　　冷庫總貯藏噸位：8000噸

　　冷庫設計進貨溫度：-8℃

　　冷庫設計出貨溫度：-18℃

　　冷庫每日進貨量：按貯藏量的5%計算

　　冷庫保溫熱阻：≥6.81㎡×K/W

　　冷庫耗冷量：386.3KW

　　二、珠海物流冷庫設計的其它技術要求

　　1、冷庫庫體保溫：月臺與低溫冷藏庫墻、頂保溫采用預制彩鋼聚氨酯板拼裝，保溫板厚度分別為100mm和150mm；低溫庫內砌柱四周保溫厚度150mm

　　2、地面施工：冷庫地坪先鋪設防水、防潮材料一層，接著鋪設XPS擠塑保溫板200mm厚，再鋪設一層防潮塑料薄膜，上面澆筑C30鋼筋混凝土15cm。

　　低溫庫還需在防水層下通過埋設通風管進行自然通風防凍，先在地面澆筑混凝土，并在其中埋設管徑150mm水泥通風管，管距800mm，布置成3‰～5‰的排水坡度，進出風口高于室外地面，以防地面水的進入，管口封以鉛絲網。

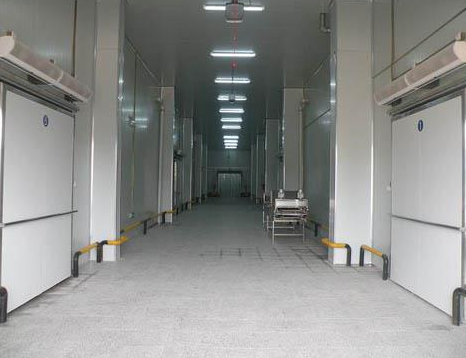

　　3、冷庫庫門：采用寬2500mm×高2800mm電動雙開平移冷庫門，共10套；冷庫月臺采用寬2200mm×高2800mm電動提升門20套，并配置升降平臺

　　4、冷庫降溫冷卻器：低溫冷藏庫選用經濟節能型鋁合金排管：節約電能、食品干耗小。

　　5、冷凝器：采用蒸發式冷凝器，優點：性能穩定、換熱效率高、運行節水節能

　　三、珠海物流冷庫的制冷方案確定

　　1、制冷系統：制冷循環系統采用集中式供冷方式，一套制冷機組通過管道與低溫庫內蒸發器連接，對庫房進行降溫。整個系統由壓縮機、油分離器、冷凝器、儲液器、干燥過濾器、視液鏡、電磁閥、截止閥、膨脹閥、蒸發器、氣液分離器等組成。

　　2、運行工況：低溫冷藏庫制冷系統，采用冷凝溫度+35℃、蒸發溫度-28℃

　　3、制冷工質：采用R22氟利昂制冷劑

　　4、融霜方式：采用熱氟融霜、人工掃霜

　　5、電控方式：采用自動與手動相結合
